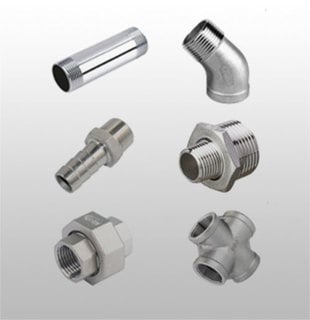

Paslanmazlar Dişli Bağlantı Rakorları

Açıklama

BSPT Diş • Basınç Sınıfı 150 LB • SS 304 Paslanmaz çelik

TEK TARAFLI NİPEL
  Kodu D(mm) L(mm) Diş Ölçüsü
GZWS000015 21,3 35 1/2"
GZWS000020 26,7 40 3/4"
GZWS000025 33,4 40 1"
GZWS000032 42,2 50 11/4"
GZWS000040 48,3 50 11/2"
GZWS000050 60,3 50 2"



ÇİFT TARAFLI NİPEL
Kodu L(mm) Diş Ölçüsü
GZSTWS2006 40 1/8''
GZSTWS2008 40 1/4''
GZSTWS2010 40 3/8''
GZSTWS2015 60 1/2"
GZSTWS2020 60 3/4"
GZSTWS2025 60 1"
GZSTWS2032 80 11/4"
GZSTWS2040 80 11/2"
GZSTWS2050 100 2"



MANŞON
  Kodu D(mm) L(mm) Diş Ölçüsü
GZNS001006 15 20 1/8"
GZNS001008 18,5 25 1/4"
GZNS001010 21,5 25 3/8"
GZNS001015 26 33 1/2"
GZNS001020 32 35 3/4"
GZNS001025 39 42 1"
GZNS001032 48 47 11/4"
GZNS001040 54 47 11/2"
GZNS001050 66,5 56 2"



YARIM MANŞON
  Kodu D(mm) L(mm) Diş Ölçüsü
GZNS130315 26 15 1/2"
GZNS130320 32 17 3/4"
GZNS130325 39 20 1"
GZNS130332 48 22 11/4"
GZNS130340 54 22 11/2"
GZNS130350 66,5 26 2"



NİPEL
  Kodu D(mm) L(mm) Diş Ölçüsü
ZZSTS05006 10 29,5 1/8"
ZZSTS05008 14,6 32 1/4"
ZZSTS05010 18,5 36 3/8"
ZZSTS05015 21,7 39 1/2"
ZZSTS05020 28 42 3/4"
ZZSTS05025 34 46 1"
ZZSTS05032 43 50 11/4"
ZZSTS05040 48 53,5 11/2"
ZZSTS05050 60 61 2"
ZZSTS05080 90 70 3"



DİŞİ DİRSEK
  Kodu D(mm) A(mm) Diş Ölçüsü
ZZFF008006 14 16 1/8"
ZZFF008008 17 19,5 1/4"
ZZFF008010 21,4 20,8 3/8"
ZZFF008015 26 27 1/2"
ZZFF008020 32 30,5 3/4"
ZZFF008025 39,5 35 1"
ZZFF008032 48 41,5 11/4"
ZZFF008040 55 46 11/2"
ZZFF008050 66,7 56 2"



KUYRUKLU DİRSEK RAKORLAR
  Kodu D(mm) A(mm) Diş Ölçüsü
ZZMF008006 23 15,4 1/8"
ZZMF008008 27 17,6 1/4"
ZZMF008010 30 20,5 3/8"
ZZMF008015 30 20,5 1/2"
ZZMF008020 34,5 24 3/4"
ZZMF008025 39,5 30 1"
ZZMF008032 46,5 35,5 11/4"
ZZMF008040 49,5 38,5 11/2"
ZZMF008050 60,5 48 2"



ORANTILI NİPELLER
  Kodu Diş Ölçüsü
CIDA-ZZSB008006 1/4"*1/8"
CIDA-ZZSB010006 3/8"*1/8"
CIDA-ZZSB010008 3/8"*1/4"
CIDA-ZZSB015006 1/2"*1/8"
CIDA-ZZSB015008 1/2"*1/4"
CIDA-ZZSB015010 1/2"*3/8"
CIDA-ZZSB020008 3/4"*1/4"
CIDA-ZZSB020010 3/4"*3/8"
CIDA-ZZSB020015 3/4"*1/2"
CIDA-ZZSB025008 1"*1/4"
CIDA-ZZSB025010 1"*3/8"
CIDA-ZZSB025015 1"*1/2"
CIDA-ZZSB025020 1"*3/4"



45° DİRSEK
  Kodu D(mm) A(mm) Diş Ölçüsü
1306255 14 17,7 1/8''
1306256 17 18,6 1/4''
1306257 21,4 22,5 3/8''
1306258 26 25 1/2''
1306259 32 28,2 3/4''
1306260 39,5 32,2 1''
1306261 48 36,4 1-1/4''
1306262 55 43 1-1/2''
1306263 66,7 45 2''



45° DİRSEK
  Kodu Diş Ölçüsü
1306355 1/8''
1306356 1/4''
1306357 3/8''
1306358 1/2''
1306359 3/4''
1306360 1''
1306361 1-1/4''
1306362 1-1/2''
1306363 2''



HORTUM BAĞLANTI RAKORLARI
  Kodu D(mm) L(mm) Diş Ölçüsü
1308006 8 41 1/4"
1308007 10 48,5 3/8"
1308008 15 58,5 1/2"
1308009 20 59,5 3/4"
1308010 25 71 1"
1308011 33 83,5 11/4"
1308012 39 87 11/2"
1308013 51 95 2''



HORTUM BAĞLANTI RAKORLARI
  Kodu Diş Ölçüsü
ZZRG008006 1/4"*6mm
ZZRG008008 1/4"*8mm
ZZRG008010 1/4"*10mm
ZZRG008012 1/4"*12mm
ZZRG015006 1/2"*6mm
ZZRG015008 1/2"*8mm
ZZRG015010 1/2"*10mm
ZZRG015012 1/2"*12mm
ZZRG015016 1/2''*16mm
ZZRG015020 1/2''*20mm
ZZRG019025 1''*25mm



KRUVA
  Kodu Diş Ölçüsü
FFFF004006 1/8"
FFFF004008 1/4"
FFFF004010 3/8"
FFFF004015 1/2"
FFFF004020 3/4"
FFFF004025 1"
FFFF004032 11/4"
FFFF004040 11/2"



DİŞİ TAPA
  Kodu D(mm) L(mm) Diş Ölçüsü
1303306 16 15 1/4''
1303307 19,5 15,4 3/8''
1303308 24 17,1 1/2"
1303309 29,5 18,5 3/4"
1303310 36,5 21 1"
1303311 45,5 23,7 11/4"
1303312 52 23,7 11/2"
1303313 64 23,5 2"



ANAHTAR BAŞLI TAPA
  Kodu D(mm) L(mm) Diş Ölçüsü
ZZFT007006 16,8 17,7 1/8"
ZZFT007008 16,8 17,7 1/4"
ZZFT007010 18 18,5 3/8"
ZZFT007015 22 19,5 1/2"
ZZFT007020 28 22 3/4"
ZZFT007025 35 24,8 1"
ZZFT007032 44 28,8 11/4"
ZZFT007040 50 28,8 11/2"
ZZFT007050 62 33,5 2"



KONİK RAKOR
  Kodu D(mm) L(mm) Diş Ölçüsü
ZZHJ006008 30 30,5 1/4"
ZZHJ006010 34 36 3/8"
ZZHJ006015 40 37 1/2"
ZZHJ006020 48 41 3/4"
ZZHJ006025 56,5 45 1"
ZZHJ006032 64 51 11/4"
ZZHJ006040 76 54 11/2"
ZZHJ006050 85,5 62 2"
ZZHJ006080 125 76 3"



KUYRUKLU RAKOR
  Kodu D(mm) L(mm) Diş Ölçüsü
1304308 37,5 53,6 1/2"
1304309 44,5 58,3 3/4"
1304310 53,5 69 1"
1304311 64 71,1 11/4"
1304312 71,5 80 11/2"
1304313 85,5 88,2 2"



KÖŞE RAKOR
  Kodu Diş Ölçüsü
ZZHJ009015 1/2"
ZZHJ009020 3/4"
ZZHJ009025 1"



KUYRUKLU KÖŞE RAKOR
  Kodu Diş Ölçüsü
1300358 1/2"
1300359 3/4"
1300360 1"
1300361 11/4"
1300362 11/2"
1300363 2"



REDÜKSYONLAR
Kodu Diş Ölçüsü
ZZBX008006 1/4"*1/8"
ZZBX010006 3/8"*1/8"
ZZBX010008 3/8"*1/4"
ZZBX015006 1/2"*1/8"
ZZBX015008 1/2"*1/4"
ZZBX015010 1/2"*3/8"
ZZBX020006 3/4"*1/8"
ZZBX020008 3/4"*1/4"
ZZBX020010 3/4"*3/8"
ZZBX020015 3/4"*1/2"
ZZBX025015 1"*1/2"
ZZBX025020 1"*3/4"
ZZBX032015 11/4"*1/2"
ZZBX032020 11/4"*3/4
ZZBX032025 11/4"*1"
ZZBX040015 11/2"*1/2"
ZZBX040020 11/2"*3/4"
ZZBX040025 11/2"*1"
ZZBX040032 11/2"*11/4"
ZZBX050025 2"*1"
ZZBX050032 2"*11/4"
ZZBX050040 2"*11/2"



PİSLİK TUTUCU
Kodu Diş Ölçüsü
GLYX200015 1/2"
GLYX200020 3/4"
GLYX200025 1"
GLYX200032 11/4"
GLYX200040 11/2"
GLYX200050 2"



DİKEY ÇEKVALFLER
Kodu Diş Ölçüsü
ZHLS100008 1/4"
ZHLS100010 3/8"
ZHLS100015 1/2"
ZHLS100020 3/4"
ZHLS100025 1"
ZHLS100032 11/4"
ZHLS100040 11/2"
ZHLS100050 2"



ÇALPARA ÇEKVALF
Kodu Diş Ölçüsü
2320698 1/2"
2320699 3/4"
2320700 1"
2320701 11/4"
2320702 11/2"
2320703 2"
