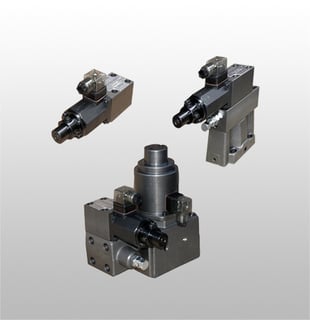

HYSTAR Oransal Yardımcı Valfler

Açıklama

Cetop Standartlarında (NG16, NG25, NG32) Oransal Basınç ve Debi Kontrol tipleri mevcuttur.

210 bar çalışma basıncı bulunmaktadır.
100lt - 500lt geçirgenliğe sahiptir.

*Elektronik kartı için lütfen iletişime geçiniz.

ORANSAL (PROPORTIONAL) VALFLER



(CETOP 3) NG6 ORANSAL (PROPORTIONAL) BASINÇ EMNİYET VALFİ (Pilot Valf)
Tipi Kontrol Max. Basınç Max. Debi Bağlantı
EDG-01 Pozisyonu bar lt/dak. Norm
EDG-01-H-20 P (Basınç) Kontrolü 210 2 1/4"



(CETOP 7-8-10) NG16/NG25/NG32 ORANSAL (PROPORTIONAL) BASINÇ EMNİYET VALFLERİ
Tipi Kontrol Max. Basınç Max. Debi Bağlantı
CETOP 7-8-10 Pozisyonu bar lt/dak. Norm
EBG-03-H-20 P (Basınç) Kontrolü 210 100 NG 16
EBG-06-H-20 P (Basınç) Kontrolü 210 200 NG 25
EBG-10-H-20 P (Basınç) Kontrolü 210 400 NG 32



(CETOP 7-8) NG16/NG25/NG32 ORANSAL (PROPORTIONAL) P-Q BLOĞU
Tipi Kontrol Max. Basınç Max. Debi Bağlantı
CETOP 7-8-10 Pozisyonu bar lt/dak. Norm
EFBG-03-125-H-20 P - Q 210 100 NG 16
EFBG-06-250-H-20 P - Q 210 200 NG 25
EFBG-10-500-H-20 P - Q 210 500 NG 32



(PROPORTIONAL) ELEKTRONİK KARTLAR
Tipi Kontrol Max. Akım Pilot Ayar Max. Güç
CETOP 7-8 P-Q Çıkış Aralığı Akım Aralığı Gereksinimi
HNC 1085 Elektronik Kart Basınç Kontrolü 0-850 mA 0-150 mA 15 VA
HNC 4075 Elektronik Kart Debi Kontrolü 0-750 mA 0-150 mA 40 VA



HNC - Oransal Kartların Teknik Değerleri
Model HNC - 1085 HNC - 4075
Özellik Basınç Kartı Debi Kartı
Güç Kaynağı AC 28V ±20% AC 40V±20%
Sigorta 2A 2A
Bobin Yük Direnci 10Ω/20°C (68°F) 40Ω/20°C (68°F)
Giriş Kontrol Voltajı 0V~+9V 0V~+9V
Max. Akım Çıkış Aralığı 0-850 mA 0-750 mA
Ayar. Pilot Akım Aralığı 0-150 mA 0-150 mA
Yukarı Ramp Zamanı 0.1-2.5 sec 0.1-2.5 sec
Aşağı Ramp Zamanı 0.1-2.5 sec 0.1-2.5 sec
Yayılan Isı 0.1 mA/C 0.2 mA/C
Max. Çevre Isısı 0-50°C (32-122°F) 0-50°C (32-122°F)
Max. Güç Gereksinimi 15 VA 40 VA



KATALOG ADI

Hystar EDG EBG EFBG Oransal Yardımcı Valf Ürün Kataloğu
