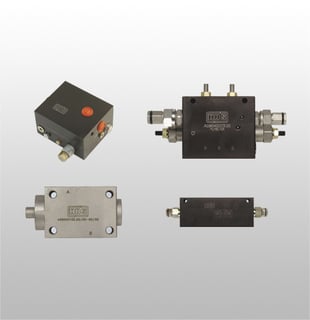

HBS Hat Tipi Yardımcı Valfler

Açıklama

Sistemin ihtiyacına ilişkin olarak farklı modeller mevcuttur.

Farklı diş ölçüleri mevcuttur.
Ürün gamı farketmeksizin basınç değeri maksimum 320-500 bar arasındadır.

Sistemin ihtiyacına ilişkin olarak farklı modeller mevcuttur.

Farklı diş ölçüleri mevcuttur.
Ürün gamı farketmeksizin basınç değeri maksimum 320-500 bar arasındadır.

HAT TİPİ TEKLİ YÜK TUTMA VALFLERİ (AÇIK MERKEZ KONTROL)
Cinsi Sürgü Tipi Portlar Debi (lt/dak.) Basınç (bar) Maks.Basınç (bar) Pilot Oranı (i)
A0603611500 A.M 3/8" 10 - 45 100 - 350 500 4,3 : 1
A0604610500 A.M 1/2" 30 - 60 100 - 350 500 4,3 : 1
A0606610200 A.M 3/4" 50 -150 100 - 350 500 4,1 : 1



HAT TİPİ İKİZ YÜK TUTMA VALFLERİ (AÇIK MERKEZ KONTROL)
Cinsi Sürgü Tipi Portlar Debi (lt/dak.) Basınç (bar) Maks.Basınç (bar) Pilot Oranı (i)
A0703001100 A.M 3/8" 10 - 45 100 - 350 500 4,84 : 1
A0704001100 A.M 1/2" 10 - 80 100 - 350 500 4,84 : 1
A0706001100 A.M 3/4" 20-140 100 - 350 500 4,4 : 1



HAT TİPİ TEKLİ YÜK TUTMA VALFLERİ (KAPALI MERKEZ - ÇELİK GÖVDE)
Cinsi Sürgü Tipi Portlar Debi (lt/dak.) Basınç (bar) Maks.Basınç (bar) Pilot Oranı (i)
A0603262000 K.M 3/8" 5 - 45 100 - 350 500 4,84 : 1
A0604660600 K.M 1/2" 30 - 60 100 - 350 500 8,8 : 1
A0606660300 K.M 3/4" 50 - 150 150 - 350 500 8,1 : 1



HAT TİPİ İKİZ YÜK TUTMA VALFLERİ (KAPALI MERKEZ - ÇELİK GÖVDE)
Cinsi Sürgü Tipi Portlar Debi (lt/dak.) Basınç (bar) Maks.Basınç (bar) Pilot Oranı (i)
A0703061100  K.M 3/8" 10 - 45 100 - 350  500 4,84 : 1
A0704061100  K.M 1/2" 10 - 80 100 - 350 500 4,84 : 1
A0706061100  K.M 3/4" 20-140 100 - 350 500 4,4 : 1



HAT TİPİ TEKLİ YÜK TUTMA VALFLERİ (KAPALI MERKEZ -YENİ DİZAYN - ÇELİK GÖVDE)
Cinsi Portlar Debi (lt/dak.) Basınç (bar) Maks.Basınç (bar) Pilot Oranı (i)
A0604611700 1/2" 40 100-350 350 10:1
A0606610700 3/4" 30-100 100-350 400 10:1



HAT TİPİ İKİZ YÜK TUTMA VALFLERİ (KAPALI MERKEZ-YENİ DİZAYN - ÇELİK GÖVDE)
Cinsi Portlar Debi (lt/dak.) Basınç (bar) Maks.Basınç (bar) Pilot Oranı (i)
A0704615400 1/2" 40 350 350 10:1
A0706610800 3/4" 100 210 350 10:1



HAT TİPİ İKİZ YÜK TUTMA VALFLERİ (KAPALI MERKEZ - SİYAH GÖVDE)
Cinsi Portlar Debi (lt/dak.) Basınç (bar) Maks.Basınç (bar) Pilot Oranı (i)
A0706660300 3/4" 100 210 350 8,1:1



BASINÇ EMNİYET + YÜK TUTMA VALFİ
Cinsi Portlar Debi
(lt/dak.)
Yük Tutma Pilot Oranı (i) Yük Tutma Basınç Ayarı
(bar/tur)
Yük Tutma Bsç. Aralığı
(bar)
Emn.Valfi Bsç. Ayarı
(bar)
A0604661600 1/2" 60 10:1 75 100-350 75
A0606660500 3/4" 100 10:1 75 100-350 75



ESKAVATÖR YÜK TUTMA VALFLERİ SAE FACE BAĞLANTILI
Cinsi Silindir Bağlantı Ölçüsü Kumanda Portları Pilot
Portu
Maks. Debisi
(lt/dak)
Basınç
(bar)
A0681550100 1/2" SAE 6000 1/2" 1/4" 120 200-400
A0681550200 1/2" SAE 6000 1/2" SAE 6000 1/4" 150 200-400
A0682550200 3/4" SAE 6000 3/4" SAE 6000 1/4" 350 200-400
A0684550100 1" SAE 6000 1" SAE 6000 1/4" 400 200-400
A0685550100 11/4" SAE 6000 11/4" SAE 6000 1/4" 500 200-400



HAT TİPİ BASINÇ AYAR(ÇELİK GÖVDE-YENİ DİZAYN)
Cinsi Portlar Debi (lt/dak.) Basınç artışı
(bar/tur)
Bsç. Aralığı (bar) Maks. Basınç
(bar)
A0104011200 1/2" 65 24 100-350 350
A0106011200 3/4" 150 90 100-350 350



BASINÇ DUYARLI SIRALAMA VALFLERİ (STANDART TİP)
Cinsi Portlar Debi (lt/dak.) Basınç (bar) Maks. Basınç (bar)
A0402010100 1/4" 1-20 40-160 500
A0403010100 3/8" 1-40 40-160 500
A0404011100 1/2" 10-60 50-160 500
A0406011100 3/4" 50-120 50-160 500
A0408011200 1" 50-120 50-160 500



BASINÇ DUYARLI SIRALAMA VALFLERİ (EFFER TİPİ)
Cinsi Portlar Debi (lt/dak.) Basınç artışı
(bar/tur)
Bsç. Aralığı (bar) Maks. Basınç
(bar)
A0404011700 1/2" 10~60 30 50-160 500
A0406011400 3/4" 50~120 30 50-160 500



HAT TİPİ SIRALAMA VALFLERİ (ÇELİK GÖVDE-YENİ DİZAYN)
Cinsi Portlar Debi (lt/dak.) Basınç artışı
(bar/tur)
Bsç. Aralığı (bar) Maks. Basınç
(bar)
A0404020100 1/2" 40 24 30-150 350
A0406020100 3/4" 30~120 90 50-220 350



HAT TİPİ (DÜZ GEÇİŞ) İKİZ KİLİT VALFLERİ
Cinsi Portlar Debi (lt/dak.) Maks.Basınç (bar) Pilot Oranı (i)
A0503510200  3/8" 5-40 400 4,7 : 1
A0504510100 1/2" 10-60 400 5,2 : 1



YAĞ DAĞITIM MERKEZLERİ(BEYİNLER)
Cinsi Hidrolik Port Hidrolik Port  Elek.Kontak  Maks. Basınç
ROTARY JOINT Sayısı Diş Ölçüleri Sayısı (bar)
D100060012 5+1 1" , 1" , 3/4" , 3/4" , 1/2" , 1/2" 12 350
D100060011 5+1 1" , 1" , 3/4" , 3/4" , 1/2" , 1/2" 16 350
D100060007 5+1 1" , 1" , 3/4" , 3/4" , 1/2" , 1/2" 24 350
D100080107 8 1",3/4",3/4",3/4",1/2",1/2",1/2",1/2" 12 350
D100080108 8 1",3/4",3/4",3/4",1/2",1/2",1/2",1/2" 16 350

*Joıntlerde 1" Portlar 200 lt/dk, 3/4" Portlar 150 lt/dk , 1/2" Portlar 80 lt/dk geçirgenliğe sahipitr.Elelktrik kablolarının akım geçirgenliği 15 Amper dir.



YEDEK ELEKTRİK KONTAKLARI TELLİ (WIRE TYPE)
Cinsi Hid.Kontak Kablo Kesiti Akım Koruma Standart Kablo
Sayısı (mm²) Geçirgenliği (ıp) Boyu / mt
D811020 6 1,5 mm² 16 Amp ıp 67 2,5
S0541080700 8 1,5 mm² 20 Amp ıp 67 2,5
S0541120100 12 1,5 mm² 20 Amp ıp 67 2,5
S0541140400 14 1,5 mm² 20 Amp ıp 67 2,5
S0541160101 16 1,5 mm² 20 Amp ıp 67 2,5
S0541240300 24 1,5 mm² 20 Amp ıp 67 2,5
S0541329900 32 1,5 mm² 20 Amp ıp 67 2,5



FACE TİPİ TEKLİ YÜK TUTMA VALFLERİ
Cinsi Portlar Debi Aralığı
(lt/dak.)
Basınç Aralığı
(bar)
Bsç.Ayarı
(bar/tur.)
Maks.Basınç (bar) Pilot Oranı (i)
A0682550400 3/4" 10-350 250-500 94 500 13:1
A0684550200 1" 10-350 250-500 94 500 13:1
A0685550200 1 1/4" 10-350 250-500 94 500 13:1



DÖRT VE SEKİZ SERVİS VİNÇ AYAK KUMANDALARI
Cinsi Portlar Debi (lt/dak.) Maks. Basınç (bar)
A1503075100 3/8"-4 Servis 5-45 300
A1503085100 3/8"-8 Servis 5-45 300
A1600005100 Karşı Kol



MOTOR (FACE) BAĞLANTILI (OVERCENTER + BSÇ.AYAR + FREN ÇÖZÜCÜ) YÜK TUTMA VALFLERİ
TİPİ Motor Debi  Maks.Basınç Pilot Portlar Fren Açma
Valf Tipi (lt/dak.) (bar) Oranı Diş Ölçüsü Portu
B0704813300 OMR - BMR 60 350 1:4,2 1/2" 1/4"
B0704813000 OMS - BMS 60 350 1:4,2 1/2" 1/4"



AŞIRI YÜK VALFİ (UNLOADING)
Cinsi Portlar

Debi (lt/dak.)

Maks. Basınç (bar)
A6000006000 1/2" 10-60 350
A6000006200 3/4" 10-100 350



KIRICI VALFLER
Cinsi Portlar Maks. Basınç
(bar)
Maks. Giriş Debisi
(lt/dak.)
A portu Maks. Debi (lt/dak.) A Portunda Debi Ayarı
(lt/tur.)
Bsç Emn. ValfiStandart Basıncı (bar)
A1306030200 3/4" 350 200 140 20 200
A1308030200 1" 350 300 220 25 200
A1310030200 1 1/4" 350 400 300 30 200



3 KARTRİÇLİ MOMENT KONTROL VALFLERİ
Cinsi Voltaj Tipi Maks. Basınç (bar)
A60001421/12-24 12-24 ÜÇ KARTRİÇLİ 350
A6000121400 - ÜÇ ' LÜ MEKANİK 350

*Kumanda fiyatı dahil değildir.Kumada için Walvoıl SD8 fiyatına bakınız.



REGENERATIVE VALFLER
Cinsi Maks. Debi
(lt/dak.)
Maks. Basınç(bar) Basınç Aralığı
(bar)
Standart
Bsç. Ayarı
(bar)
Basınç Ayar
(bar/tur.)
Hidrolik Port Diş Ölçüsü
B0706600300 (Hidrolik)  B0706600200 (Elektrikli) 100 350 Valf 1 : 100-390 350 92 G 3/4"
Valf 2 : 100-380 350 92 G 3/4"
Valf 3 : 100-380 240 65 G 3/4"



HİDROLİK BASMA BUTONLU VALFLER
Cinsi Diş Ölçüsü Kontrol
Tipi
Maks. Debi
(lt/dak.)
Çalışma Basıncı
(bar)
Konum-Kontrol Tipi
B3009020100 1/8" Pimli 10 350 3/2 Yay Merkezli
A6000004100 1/8" Basma Butonlu 10 350 3/2 Detantlı



HAT TİPİ MEKANİK UYARILI ANTİŞOK VALFİ
Cinsi Portlar Debi   (lt/dak.) Maks. Basınç  (bar)
A2004010200 (Pimli) 1/2" 80 400
A2004010500 (Makaralı) 1/2" 80 400



KATALOG ADI

HBS Genel Ürün Kataloğu
