Tepe Flanşlı Paslanmaz 2 Yolu Küresel Vana

Açıklama

Convalve Tepe flanşlı iki yollu paslanmaz küresel vanalar kayıpsız akış ve minimum basınç kaybı için 3 parçalı tam geçişli paslanmaz çelik gövde / küre tasarımına sahiptir. Ayarlanabilir ön yüklemeli salmastra grubu, aşınma, basınç veya sıcaklık dalgalanmalarını telafi etmeye yardımcı olur ve vananın kullanım ömrünü uzatır. Kolay bakım için vana gövdesine cıvatalarla tutturulmuştur.

Özellikler

• Tam geçişli, 1/4 “~ 4“ (DN8 ~ DN100)
• W.P. 100WOG (PN63)
• W.T.:-20°C~180°C
• Hassas Döküm
• Güvenli bakım için mil tutuculu tasarım
• Ön yüklemeli salmastra grubu tasarımı
• Anti-statik tasarım (isteğe bağlı)
• Kilit takılmasına uygun kol tasarımı
• ISO5211 Doğrudan Montaja uygun tepe flanşı
• Otomasyon aksesuarları (isteğe bağlı)
• Diş tipi: BSP, ASMEB1.20.1 (NPT), DIN259 / DIN2999, BS21 ISO288-1, ISO7-1
• Soket kaynak tipi: ASMEB16.11 & DIN3239 bölüm 2
• Alın kaynak tipi: ASMEB16.25 & DIN3239 part1

Kullanım Alanları

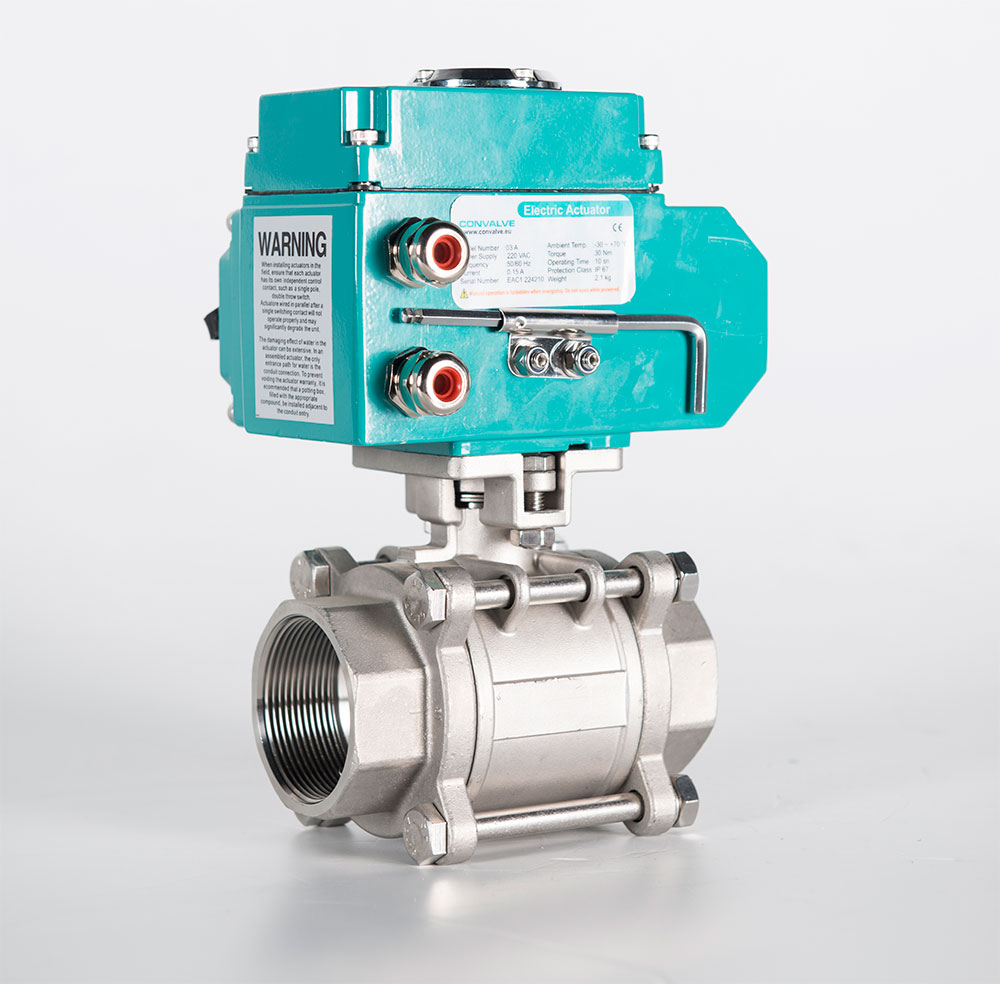

RTFE / Viton contalı paslanmaz çelik küresel vanalar tipik olarak su, hava, yağ ve vakuma uyumlu diğer ortamların açma-kapama kontrolü için kullanılır. Benzersiz 3 parçalı hassas döküm gövde tasarımı, hat üzerinde bakım için açılır gövdeye sahip olması avantaj sunar. Vanalar, standart ISO5211 montaj flanşı kullanılarak pnömatik veya elektrikli aktüatörlere doğrudan monte edilebilir ve ekstra montaj braketi ve kaplin ihtiyacını ortadan kaldırır. 736 mmHg’ye (29 inçHg) kadar vakum servisi için uygundur

Çalışma Prensibi

Vana mili çeyrek tur (90º) döndürüldüğünde, küre kapalı durumdan açık konuma döner. Bir kilitleme aparatı, emniyetli çalışma için valfi açık veya kapalı konumda kilitlemenizi sağlar. Vana, standart ISO5211 montaj flanşı ve kare çıkış mili ile aktüatör ile çalıştırılmaya uygundur.

Uyumlu Ekipmanlar

• Pnömatik Aktüatör
• Elektrikli Aktüatör
• Dişli Kutusu
